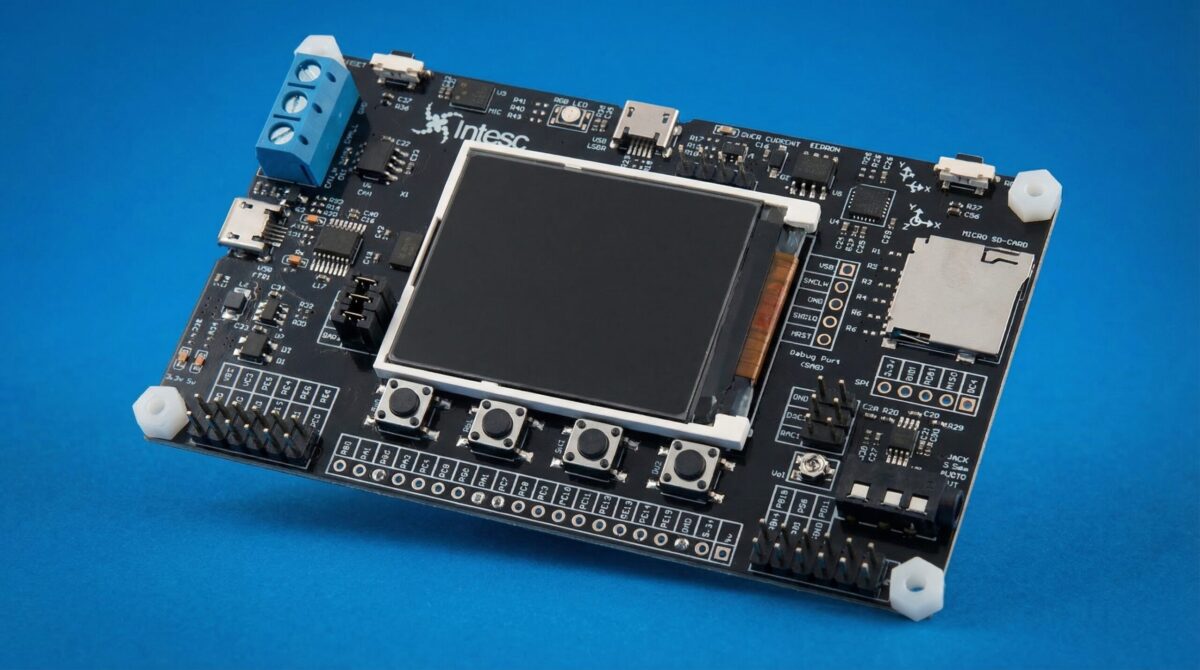

Si alguna vez has abierto un dispositivo electrónico viejo, como un mando a distancia, una radio o un ordenador, probablemente te hayas encontrado con una placa verde llena de pequeños componentes extraños. Esa placa se llama PCB (Printed Circuit Board), o placa de circuito impreso. Es el «esqueleto» y el «sistema nervioso» de casi cualquier dispositivo electrónico.
Para entender cómo funciona, primero hay que familiarizarse con los componentes electrónicos PCB que la pueblan. A lo largo de esta guía, exploraremos en detalle los componentes de la placa de circuito impreso más comunes, desde las resistencias hasta los circuitos integrados. También aprenderás a diferenciar las partes de una PCB y a reconocer cada elemento por su forma y marcaje.
Antes de empezar, toma tu PCB real. Si no tienes una, no te preocupes: las imágenes te servirán, pero la experiencia práctica es insustituible. Busca cualquier placa de un dispositivo que ya no funcione. ¡Asegúrate de que no esté conectada a la corriente!
Antes de identificar componentes, observa el «terreno». Una PCB es una lámina de material aislante (normalmente fibra de vidrio) con finas capas de cobre que forman «caminos» llamados pistas. Estas pistas son los cables que conectan los componentes entre sí.
Cara superior (Component Side): Suele tener la mayoría de los componentes.
Cara inferior (Solder Side): A menudo tiene menos componentes y se ven los puntos de estaño que los sujetan.
Serigrafía: Es la pintura blanca que ves sobre la placa. Te ayudará a identificar componentes. Busca etiquetas como R1, C2, U3, D4, Q5. Estas son referencias que te indican qué tipo de componente es:
R = Resistor (Resistencia)
C = Capacitor (Condensador)
U = Integrated Circuit (Circuito Integrado)
D = Diode (Diodo) o LED
Q = Transistor
L = Inductor
Y o X = Crystal (Cristal oscilador)
J o P = Connector (Conector)
Ahora, con tu placa en mano, busca estas letras. Te darán las primeras pistas sobre lo que vamos a encontrar.
Las resistencias son, con diferencia, los componentes más comunes en una PCB. Su función es simple pero vital: limitar el flujo de corriente eléctrica. Piensa en ellas como las «válvulas» que evitan que otros componentes reciban demasiada energía y se quemen.
Hay dos tipos principales que verás en cualquier placa:

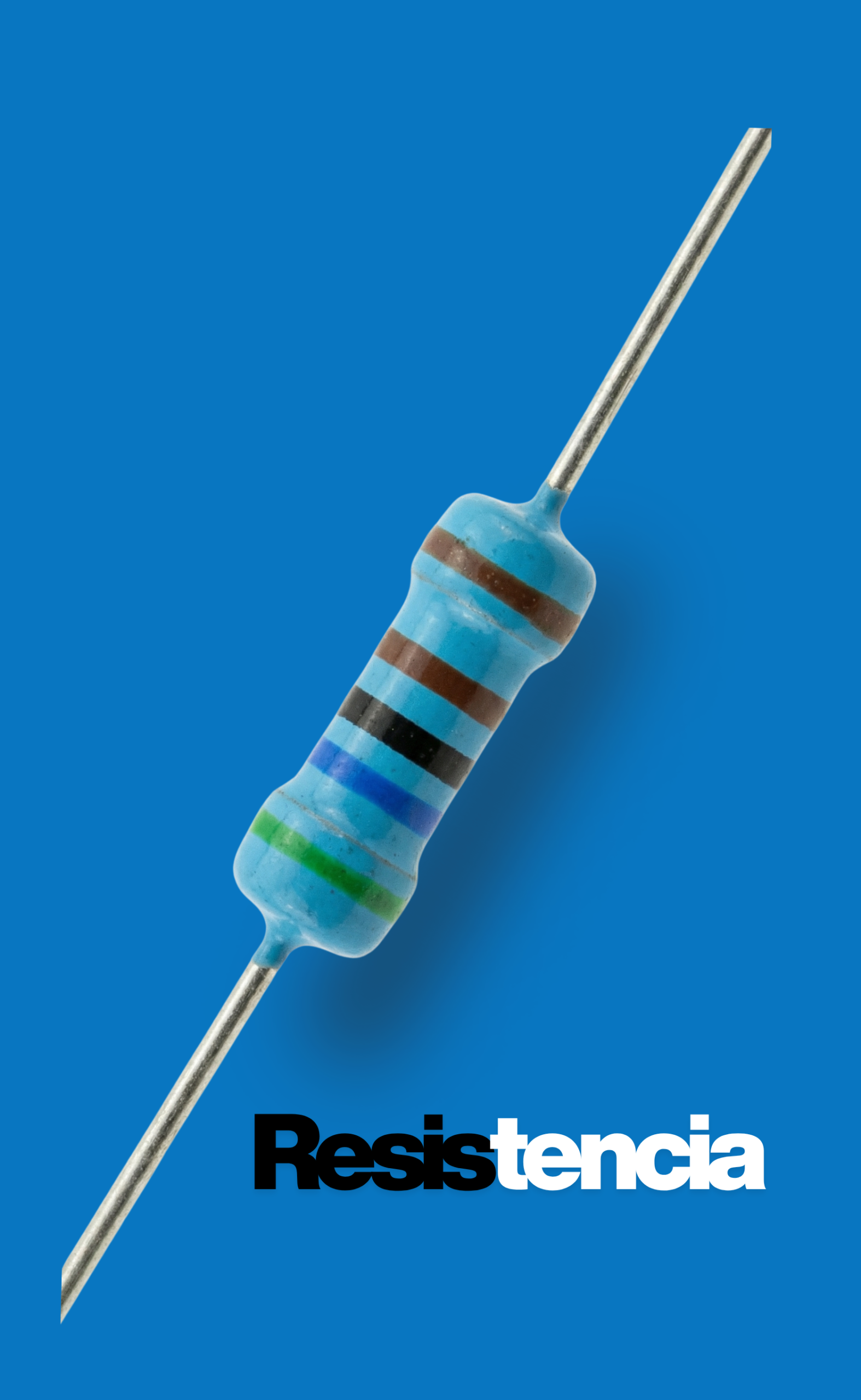

Si tienes una resistencia de orificio pasante, verás que tiene varias bandas de colores alrededor. Ese es su «código de barras» que indica su valor en ohmios (Ω).
Para leerlo, sigue estos pasos:
Ejemplo práctico: Una resistencia con bandas Amarillo, Violeta, Rojo, Dorado.
Amarillo = 4
Violeta = 7
Rojo = 2 (multiplicador = 2 ceros)
Valor = 47 + 00 = 4700 ohmios (o 4.7 kiloohmios, escrito como 4.7kΩ).
En las resistencias SMD, el código es más directo: verás tres números impresos, como «472». Los dos primeros son dígitos y el tercero es el multiplicador. «472» = 47 y 2 ceros = 4700Ω.
Práctica recomendada: Busca una resistencia en tu PCB. ¿Es de orificio pasante o SMD? Si es de orificio, intenta leer sus bandas de colores con la lupa. Si no tienes lupa, simplemente identifica su forma y su etiqueta en la serigrafía (R1, R2, etc.).

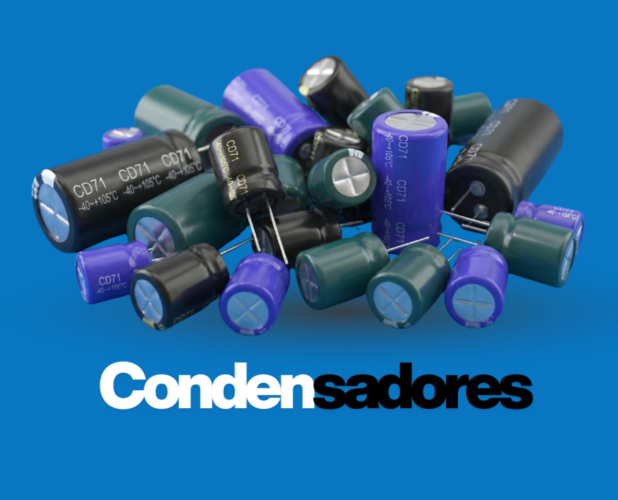

Si las resistencias son válvulas, los condensadores son pequeños tanques de almacenamiento de energía. Su función principal es almacenar y liberar carga eléctrica en momentos precisos. Se usan para suavizar voltajes, filtrar ruido y crear temporizaciones.
Son los componentes más diversos en cuanto a apariencia. Es crucial aprender a diferenciarlos.
Práctica recomendada: Identifica al menos un condensador electrolítico en tu placa. Observa la franja que indica el negativo. Luego, busca un pequeño condensador de cerámica (parece un caramelo pequeño de color marrón). Comprueba que no tiene marcas de polaridad.

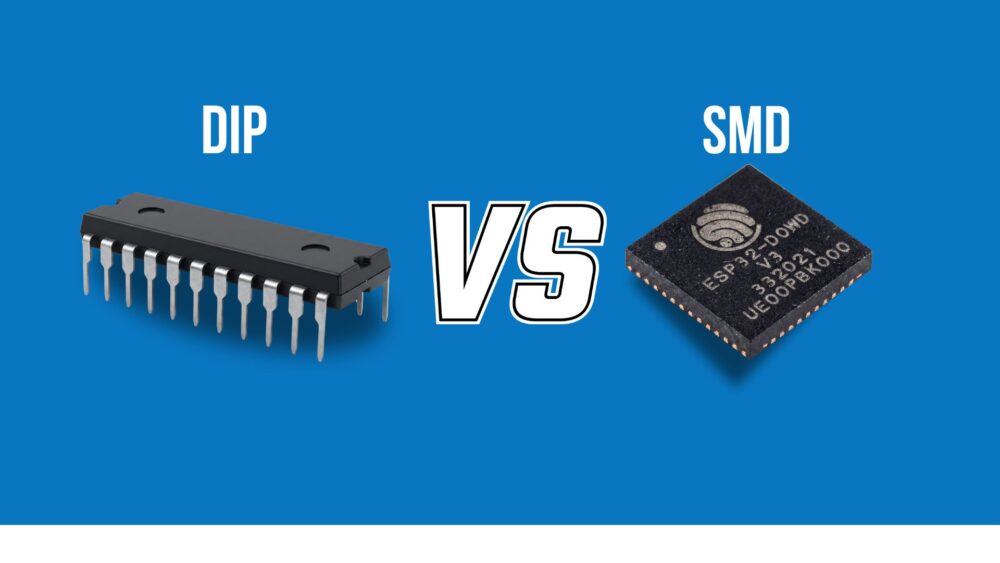

Los circuitos integrados son los cerebros de la operación. Son obleas de silicio que contienen millones (o miles de millones) de transistores miniaturizados que realizan funciones complejas. Pueden ser un microcontrolador (el procesador principal), una memoria, un amplificador, etc. Estos componentes de la placa IC son fácilmente reconocibles una vez que sabes qué buscar.
Son inconfundibles. Vienen en paquetes negros, generalmente con múltiples patas metálicas.
La marca principal es el número de pieza impreso en la parte superior. No intentes adivinar su función solo por el nombre; para eso existen las hojas de datos (datasheets).
Identifica el número de pieza: Busca un código alfanumérico. Por ejemplo, NE555, ATMEGA328P, LM358. Puede estar acompañado del logotipo del fabricante.
Identifica la muesca o el punto: Para saber qué pata es la número 1 (pin 1), busca una muesca en un extremo del encapsulado o un pequeño punto impreso en una esquina. Esa es la referencia para contar las patas en sentido contrario a las agujas del reloj.
Práctica recomendada: Encuentra el CI más grande de tu placa. Anota su número de pieza. Si tienes acceso a internet, búscalo junto con la palabra «datasheet». Verás un documento que explica para qué sirve y qué hace cada una de sus patas.

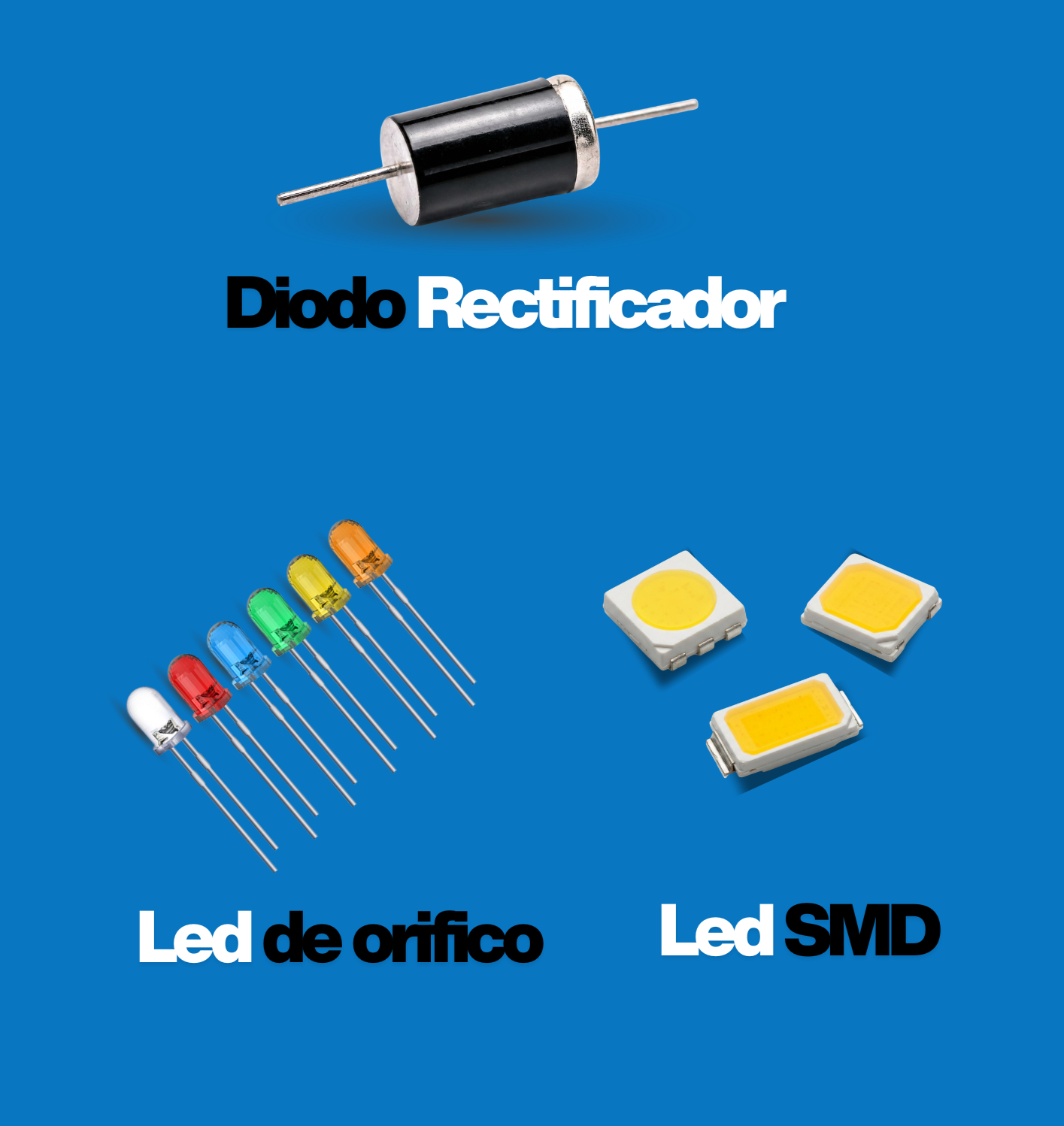

Práctica recomendada: Busca un LED en tu placa. Suele estar cerca del borde para ser visible desde el exterior. Identifica su polaridad observando las marcas.
Los transistores son los interruptores y amplificadores electrónicos más fundamentales. Son los ladrillos con los que se construyen los circuitos integrados. En su forma discreta (individual), se utilizan para amplificar señales débiles (como en un micrófono) o para actuar como interruptores controlados por una señal pequeña.

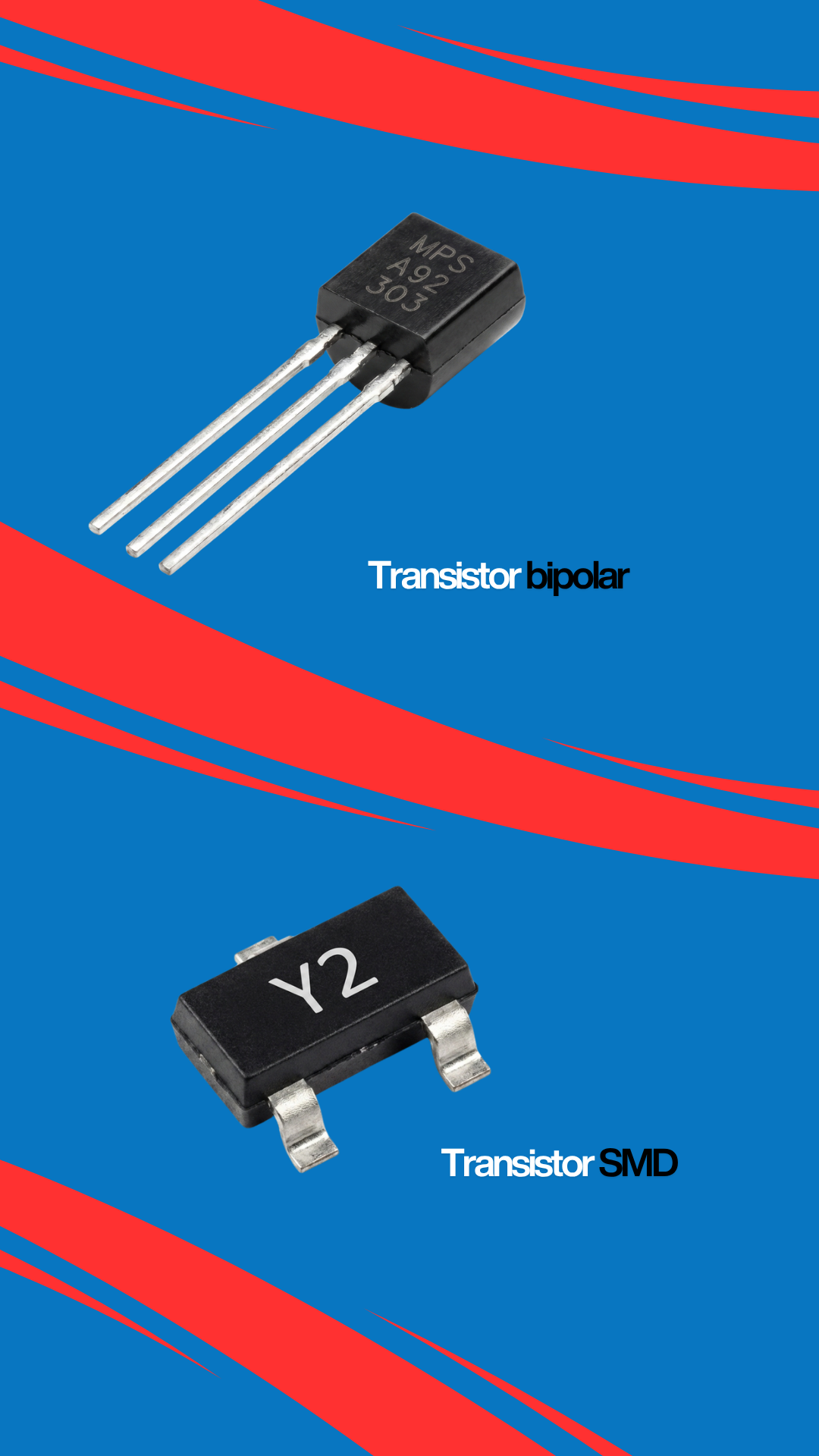

Transistor bipolar (BJT) de orificio pasante: Tienen tres patas y un cuerpo semicilíndrico de plástico negro. El más famoso es el TO-92, que parece un pequeño medio cilindro con una cara plana.
Transistor SMD: Son componentes muy pequeños, generalmente de plástico negro con tres terminales. A menudo tienen un código de dos o tres letras/números impreso.
La mayoría de los transistores tienen tres patas: Colector (C) , Base (B) y Emisor (E) . La disposición varía según el modelo. La cara plana del cuerpo suele ser la referencia para identificar las patas. En la serigrafía de la placa, se les suele etiquetar como Q (de «transistor»).
Práctica recomendada: Busca un componente etiquetado como Q1 en la serigrafía. Observa su forma. Es uno de los componentes más fáciles de reconocer por sus tres patas.

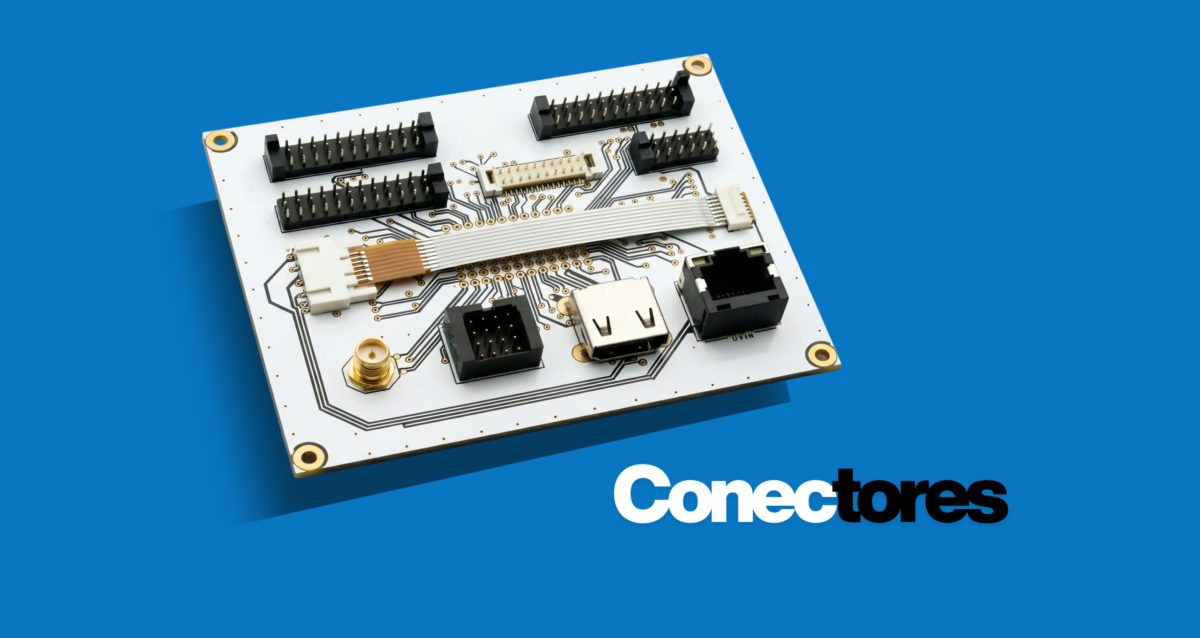

Los conectores son los puntos de interfaz entre la PCB y el mundo exterior. Son fundamentales para la funcionalidad del dispositivo.
¿Cómo leer sus marcas?
Los conectores suelen tener su nombre impreso en la serigrafía cerca de ellos (USB, DC_IN, HDMI, J1). A veces, tienen pequeñas marcas que indican el pin número 1.
Práctica recomendada: Observa todos los bordes de tu PCB. ¿Cuántos tipos de conectores puedes identificar? Reconoce su forma y piensa en qué se conectan (cargador, cable USB, auriculares, etc.).

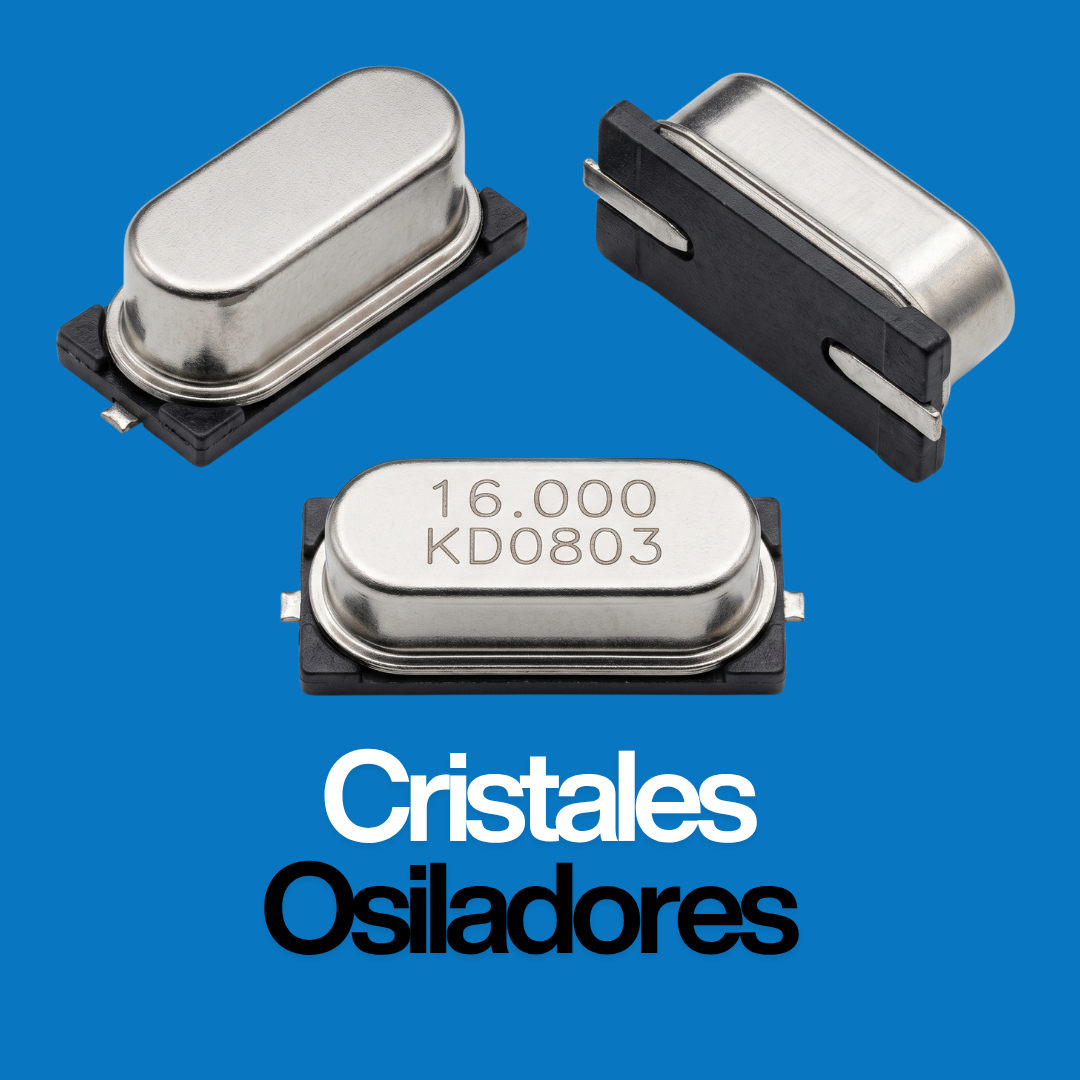

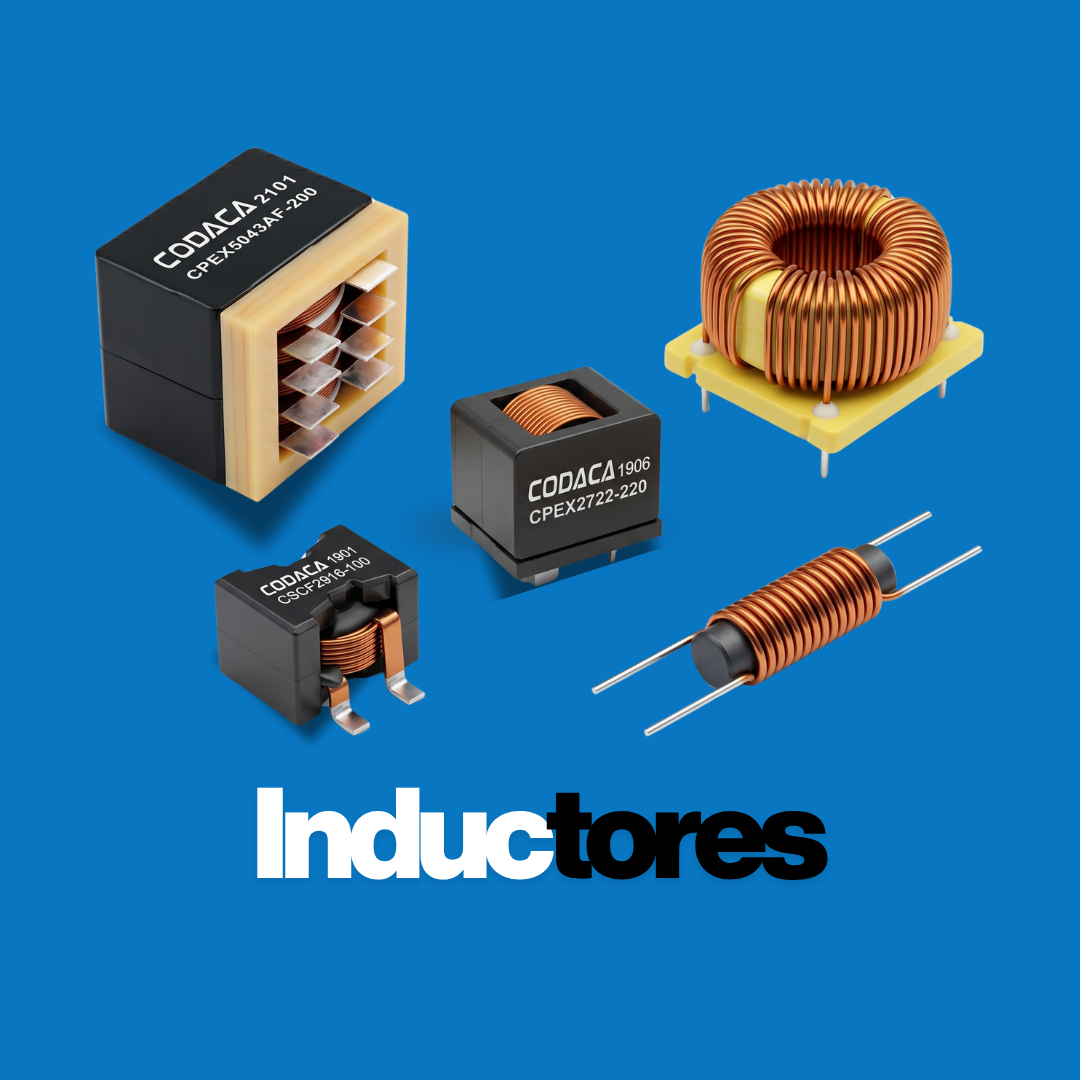

No podríamos terminar sin mencionar dos componentes que, aunque no están en todas las placas, son muy comunes.
Uno de los errores más comunes al reparar o construir es colocar un componente polarizado al revés. Aquí tienes un resumen rápido de cómo identificarlos:
Componente | Polaridad | Cómo identificarlo |
Condensador Electrolítico | Sí | Franja blanca/gris con símbolo – en el lado negativo. Pata larga = positivo. |
Condensador de Tantalio | Sí | Línea de color (amarilla, blanca) en el lado positivo. (¡Contrario al electrolítico!). |
Condensador de Cerámica | No | Cualquier orientación. |
Diodo / LED | Sí | Banda en un extremo = cátodo (-). En LED, pata larga = ánodo (+). |
Circuito Integrado (CI) | Sí | Muesca o punto en un extremo indica el pin 1. |
Transistor | Sí | La orientación está definida por su encapsulado (cara plana). |
