Mira cualquier dispositivo electrónico a tu alrededor: tu smartphone, tu computadora o incluso el control de la televisión, todos tienen algo en común, invisible pero esencial: una PCB (Placa de Circuito Impreso). Sin estas placas —generalmente verdes, aunque también pueden ser azules, rojas, negras o blancas— la revolución tecnológica que vivimos simplemente no existiría
Una PCB es, en esencia, una plataforma física que conecta elementos electrónicos mediante caminos conductores grabados sobre un material aislante. Puedes pensar en ella como las carreteras de una ciudad: los componentes son los edificios, y las pistas de cobre son las vías que permiten que la electricidad fluya de un punto a otro. Sin esta estructura organizada, tendríamos un caos de cables enredados, difícil de fabricar y prácticamente imposible de escalar.
Lo realmente revolucionario de las PCB es que transformaron la electrónica de un proceso artesanal a uno industrial. Donde antes se requerían horas de soldadura manual y grandes cantidades de cableado, hoy basta con diseñar el circuito de forma digital y fabricarlo de manera automatizada. Esta estandarización no solo redujo costos, sino que también permitió la miniaturización extrema que hace posible llevar en tu bolsillo más poder de cómputo que el que tenía la NASA en 1969.
Actualmente, la industria electrónica genera más de 500,000 millones de dólares (más de 8 billones de pesos mexicanos) anuales, y prácticamente todos los dispositivos dependen de al menos una PCB. Desde marcapasos que salvan vidas hasta sistemas de frenado automotriz, estas placas son la columna vertebral invisible de nuestra era digital.
Imagina una placa de circuito impresa como un edificio de varios pisos donde cada nivel cumple una función específica. Esta analogía nos ayuda a entender cómo se organizan las diferentes capas y elementos que componen estas placas fundamentales.
En el corazón de todo PCB encontramos el sustrato, fabricado generalmente con FR4 (Flame Retardant 4), un material compuesto de fibra de vidrio y resina epoxi. Este material proporciona la rigidez mecánica necesaria y actúa como aislante eléctrico, evitando cortocircuitos entre las diferentes capas conductoras. Según expertos en diseño de PCB , el FR4 se ha convertido en el estándar de la industria por su excelente relación entre coste y prestaciones.

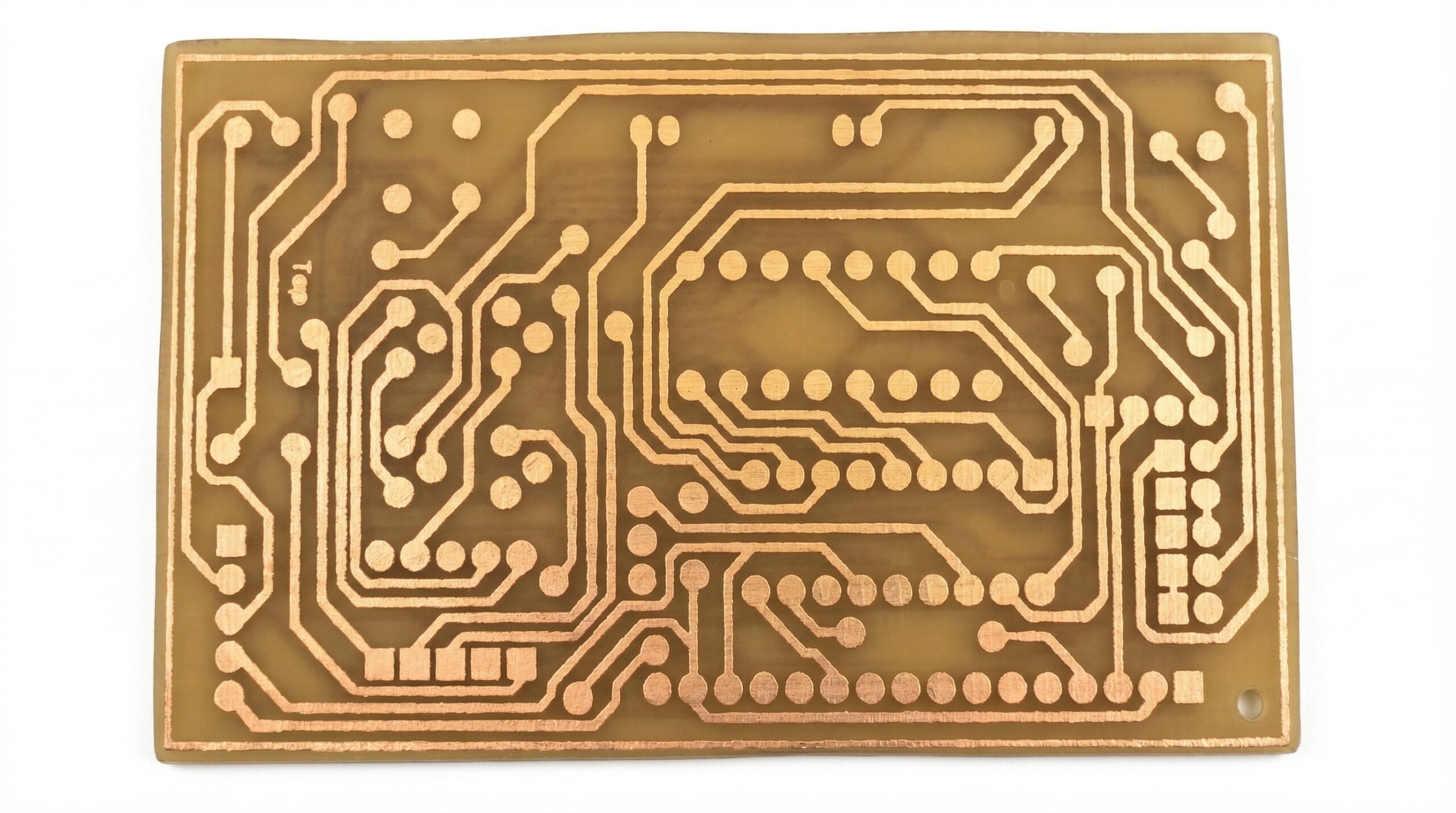

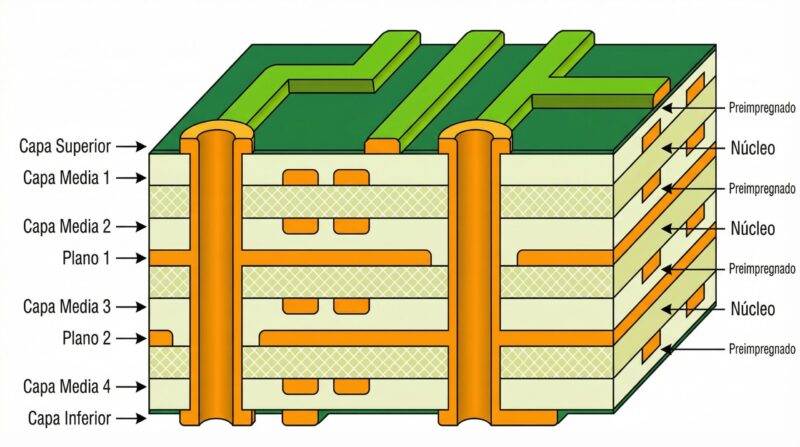

Sobre el sustrato se laminan las capas de cobre , que actúan como las autopistas por donde circula la electricidad. En PCBs simples encontramos una o dos capas, mientras que dispositivos complejos pueden incorporar hasta 12 capas o más. Estas láminas de cobre, de aproximadamente 35 micras de grosor, se graban químicamente para crear los caminos conductores (pistas) que conectan los componentes.

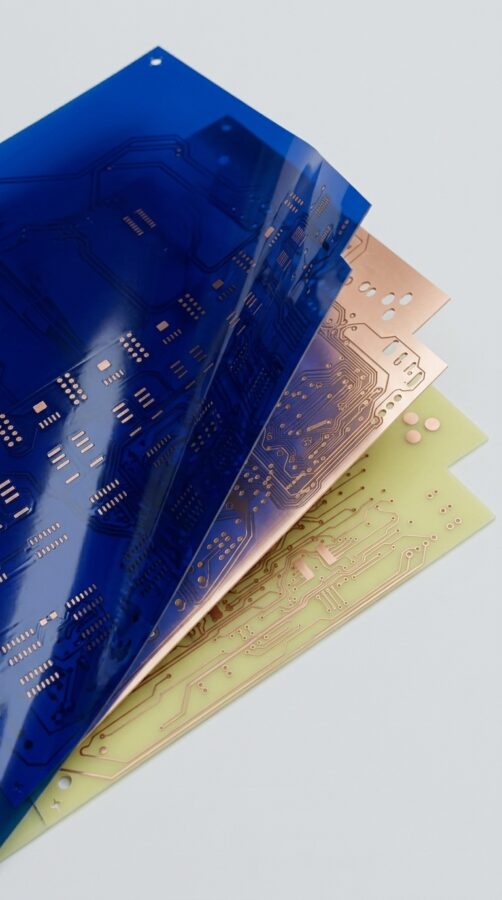

La capa verde característica que vemos en muchas placas es la máscara antisoldante (soldermask), que protege el cobre de la oxidación y evita soldaduras accidentales. Finalmente, la serigrafía añade las referencias alfanuméricas que identifican cada componente, facilitando el ensamblaje y las reparaciones.
El funcionamiento de una placa de circuito impreso se basa en un principio aparentemente simple pero ingeniosamente ejecutado: crear caminos eléctricos precisos que conecten componentes sin cables físicos tradicionales. Es como una red de carreteras microscópicas donde la electricidad fluye por rutas predefinidas.
Cuando conectas un dispositivo a la corriente, la electricidad entra a través de conectores específicos en la placa. A partir de ahí, las pistas de cobre grabadas en la PCB actúan como autopistas que dirigen el flujo eléctrico exactamente donde debe ir. Cada componente soldado a la superficie funciona como una «estación» en esta red: resistencias que limitan el flujo, condensadores que almacenan energía, transistores que actúan como interruptores microscópicos.

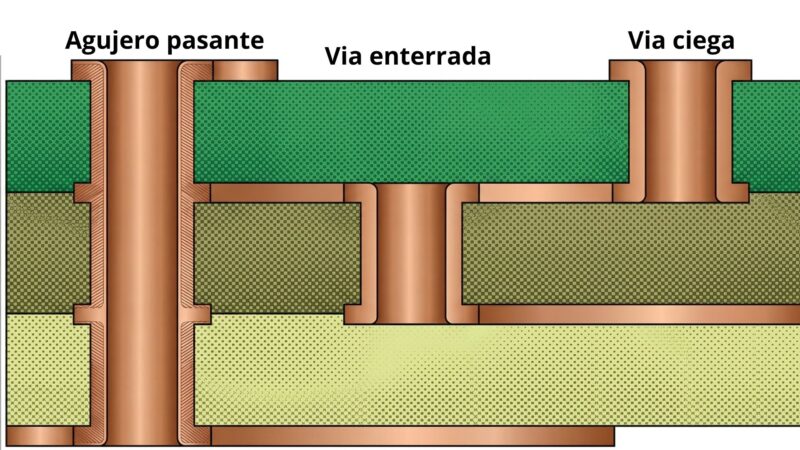

¿Qué son las vías? Las vías son pequeñas perforaciones platinadas que permiten la conexión de una señal eléctrica entre varias capas de la PCB. Son fundamentales en placas multicapa, ya que hacen posible la interconexión vertical del circuito. Existen tres tipos pricipales:
La clave está en la precisión. Las vías (esos pequeños agujeros metalizados que vimos antes) permiten que las señales salten entre capas cuando sea necesario, evitando cruces problemáticos. Es un ballet eléctrico perfectamente coreografiado donde cada electrón sigue su camino asignado gracias al diseño estratégico del circuito impreso.
¿El resultado? Un teléfono inteligente puede procesar millones de operaciones por segundo, y todo porque la PCB asegura que las señales lleguen a los componentes correctos en el momento preciso , sin interferencias ni cortocircuitos. Esta coordinación perfecta es lo que diferencia un dispositivo funcional de un conjunto inerte de componentes.
Realidad: La placa base de una computadora es solo un tipo específico de PCB. En realidad, las PCB están presentes en una infinidad de dispositivos: desde teclados y electrodomésticos hasta marcapasos. Confundir una con la otra es como pensar que todo vehículo es un automóvil.
Realidad: El grosor ideal depende de la aplicación. Un dispositivo portátil requiere placas ultrafinas y, en muchos casos, flexibles para adaptarse a espacios reducidos. En cambio, los equipos industriales necesitan mayor rigidez y espesor para soportar condiciones exigentes. No hay una medida única que sea superior.
Realidad: El verde se convirtió en el estándar principalmente por tradición y por razones de costo (el barniz verde fue durante años el más económico y fiable). Hoy en día existen PCB en múltiples colores sin que esto afecte su rendimiento eléctrico ni su calidad.
Realidad: Las placas multicapa son mucho más comunes de lo que se cree. Dispositivos cotidianos como cargadores USB, teléfonos móviles o televisores las utilizan para optimizar el espacio, reducir interferencias y mejorar el rendimiento sin aumentar el tamaño.
Aunque las placas de circuito impreso son componentes extraordinariamente versátiles, no están exentas de limitaciones que conviene conocer antes de diseñar o implementar un proyecto electrónico.

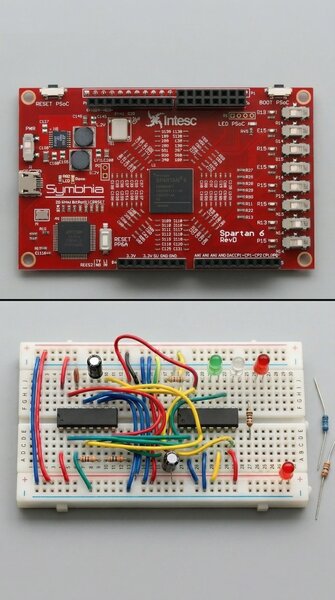

Una de las restricciones más significativas es la imposibilidad de modificación después de la fabricación . A diferencia de un protoboard donde puedes cambiar conexiones fácilmente, una PCB es permanente. Un error en el diseño significa reiniciar el proceso de fabricación de circuitos impresos , lo que implica costos adicionales y demoras en el proyecto.
La disipación térmica representa otro desafío importante. Los componentes de alta potencia generan calor que debe gestionarse adecuadamente mediante el diseño de pistas más anchas, planos de cobre o disipadores adicionales. Sin una gestión térmica apropiada, el rendimiento del circuito puede degradarse significativamente .
El proceso de fabricación de PCB implica tiempos de producción que varían según la complejidad. Una PCBA (Printed Circuit Board Assembly) completa, con componentes montados, requiere coordinación precisa entre fabricación y ensamblaje, extendiendo los plazos del proyecto.
Las restricciones de espacio físico también condicionan el diseño. Los dispositivos miniaturizados exigen PCB multicapa con vías diminutas, incrementando exponencialmente la complejidad y el costo. En ocasiones, la optimización del espacio choca con requisitos de disipación térmica o separación entre señales de alta frecuencia, obligando a compromisos técnicos.
La vida útil de una placa de circuito impreso depende en gran medida del entorno de uso y de la calidad de fabricación. En condiciones normales de temperatura y humedad controladas, una PCB bien diseñada puede funcionar durante décadas sin degradación significativa. Sin embargo, factores como ciclos térmicos extremos, humedad excesiva, vibraciones constantes o exposición a agentes químicos pueden reducir su longevidad. Los dispositivos electrónicos cotidianos suelen tener PCB diseñados para 10-15 años de uso típico.
Sí, aunque con limitaciones. Las reparaciones sencillas como reemplazar componentes discretos (resistencias, condensadores) o resoldar conexiones frías son perfectamente viables con las herramientas adecuadas. No obstante, daños en las pistas internas multicapa, delaminación del sustrato o fracturas en zonas de alta densidad resultan prácticamente irreparables. La complejidad de las PCBs modernas hace que muchas veces la reparación no sea económicamente viable comparada con el reemplazo.
Absolutamente. Los PCB contienen metales preciosos recuperables (oro, plata, cobre) y materiales reutilizables. El proceso requiere instalaciones especializadas que separan componentes electrónicos, extraen metales mediante procesos químicos o térmicos, y recuperan el sustrato base. La creciente conciencia ambiental está impulsando mejores prácticas de reciclaje en la industria electrónica.
